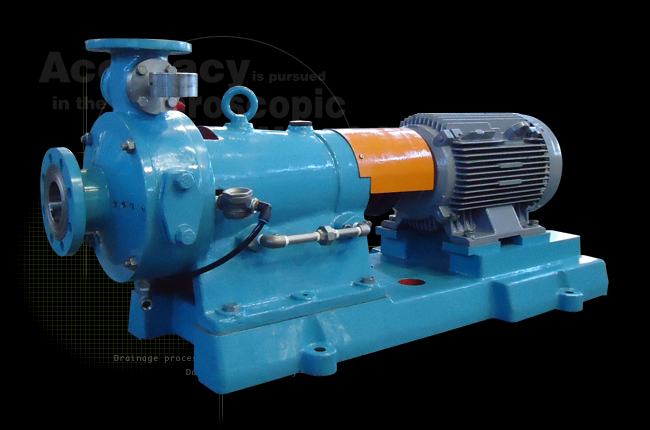

Assist Finer
フリーネスを低下させることなく、あらゆる原料の離解ができるコンパクトな高速離解機です。


細かなスリットをもつリング状刃物の高速回転により、
優れた離解能力が得られます。

衝撃波による離解のため、繊維を傷めません。

コンパクト設計により、据付面積は僅かです。

リング刃物の取り替えは容易で保守管理が簡単です。

■構造

刃物は、ローター及びステーター共に大中小各3個のリングにより成り、取付盤にボルトで取り付けます。

リング刃物は、径、刃数、刃間隔が異なり、内側リングの刃幅・刃間隔は大きく、刃数は少なくなっていますが、外側リングの刃幅・刃間隔は小さく、刃数が多くなっています。

原料の入口にはカッターを取り付けてあり、原料中の大きな塊を粉砕し、原料の刃間流入を補助します。

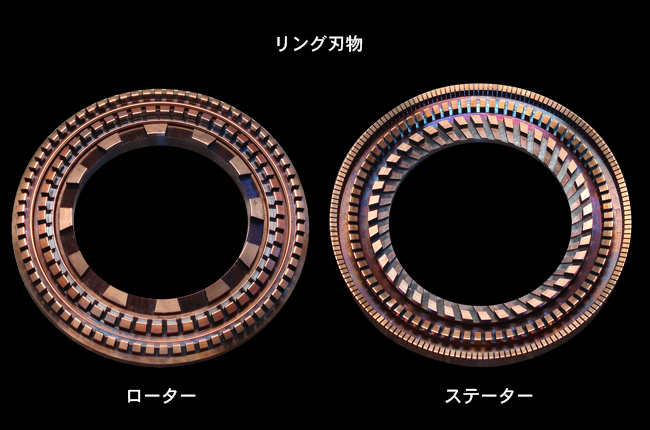

リング刃物 ローター・ステーター



Assist Finer  Specification

型  式
AF-15型・AF-30型
用  途
各種原料の離解
操作方式
入口流量調整式
ローター・
ステーター
形 状
リング状離解刃
処理濃度
1.0〜3.5%
スリット
1.0〜3.0mm
処理流量
110m3/H
材 質
特殊鋳鋼
入口圧力
1.0kg/cm2
外形寸法
全 長
約1465mm(標準モーター付)
出口圧力
1.0kg/cm2
全 幅
約520mm
通過流速
150L/min
全 高
約600mm
設備動力
7.5〜30kW
重 量
540kg

Assist Finer Throughput

型  式
AF-15型
AF-30型
処理量
(T/D)
上質損紙
16
27
新聞古紙
15
25
段古紙
13
22
雑古紙
13
22
LBKP
16
27
NBKP
9
16
