Dram Filter

1. 原料の濃縮・脱水
2. 原料の洗浄
3. 白水中の原料回収

【原理】

• 本機は、回転するドラムの内側に原料を投入し、“重力＋遠心力”により濾液をドラムの外側に排出し、濃縮脱水された原料をドラムの内側より取り出す装置です。
• ドラム内側では、原料の滞留時間を出来るだけ長く取れるよう、仕切板“パーテーションバー”にて堰を設けます。
• また、原料の進行方向とは逆行して螺旋状に“プッシュバックバー”を取り付け、滞留時間を延ばすとともに、マット化しようとする原料を崩し、脱水や洗浄の効率をより高めます。
• あわせて、置換水の投入を行い、置換洗浄率を向上させることも可能です。

【特長】

1. 効率のよい脱水・洗浄
   脱水を行うために、重力＋遠心力を利用した処理を行います。また、“パーテーションバー”と“プッシュバックバー”のダブル効果にて、滞留時間を延ばし、原料のマット化をさせない動きによって、効率よい脱水・洗浄が行えます。
2. 出口濃度が安定
   ダブル効果で原料をマット化させない処理により、出口濃度が原料状態に左右されにくい効果を引き出します。
3. シンプルな構造
   ドラム内にシャフト・スパイダーが無いので、非常にシンプルな構造です。また、排出用のロールなどの無駄な加重、及び、動力がかかりません。
4. 周囲を汚さない
   ドラムはケーシング内に配置されているので、周囲にシャワー水や原料の飛散がありません。

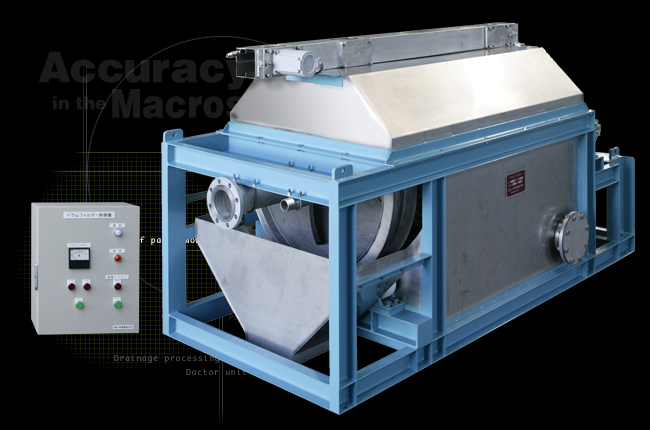

【ドラムフィルターと制御盤】

原料や白水の濃縮・洗浄機として、独自のプッシュバックバーを採用、滞留時間を増大することで、より効率的な濃縮・洗浄効果を得る事ができます。
