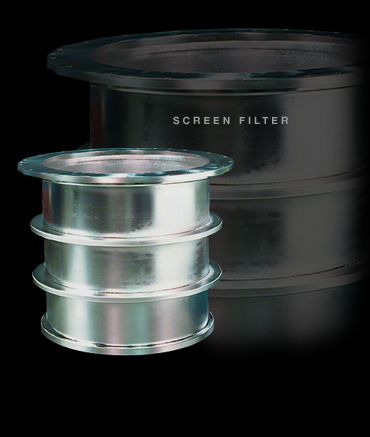

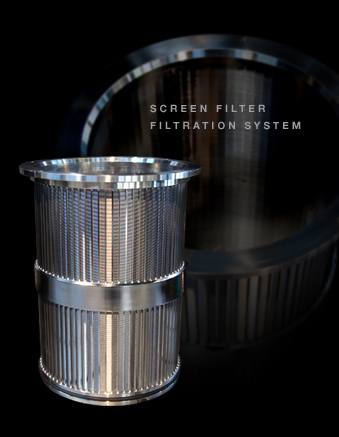

Screen Filter & Filtration System

製紙・パルプ産業だけに限らず、公共下水、石油化学工業、食品加工業、畜産業、水産加工業などの幅広い分野でご使用されています。

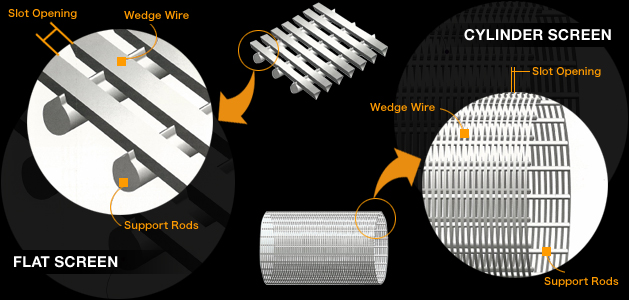

ウェッジワイヤー式スクリーンフィルター

ウェッジワイヤー式スクリーンフィルターは、逆三角形状のワイヤーが一定にサポートロッドと圧着溶接されており、
均一なスリットを形成します。

■用途
除塵、濃縮、脱水、洗浄、分離、分級・分別、濾過などの
機械部品

■特徴
●最小スリットサイズは0.05mm(50ミクロン)まで製作
   でき、使用目的によってウェッジワイヤーと
   サポートロッドを選択できます。
●高精度なスリットと最大限の開口面積を維持して、
   効率を高めます。
●お客様の要求(強度、精度、流体分配、形状、
   デザイン)にもお応えできます。
●耐久性により材質はSUS304、SUS316Lを
   標準に製作しています。


ロッドベース(インワード)
■ ロッドベース(インワード)
ワイヤーベース(インワード)
■ ワイヤーベース(インワード)
ワイヤーベース(アウトワード)
■ ワイヤーベース(アウトワード)
ロッドーベース(アウトワード)
■ ロッドベース(アウトワード)


■ フィルトレーションシステム
【施工例】
【施工例

【フィルターノズル】
【フィルターノズル】
【シリンダータイプ】

スタンダード
■ スタンダード
スタンダード & エンドプレート
■ スタンダード & エンドプレート

ニップル & エンドプレート
■ ニップル & エンドプレート
フランジ & エンドプレート
■ フランジ & エンドプレート

【シリンダータイプ(Tube Base)】

ニップル
■ ニップル

フランジ
■ フランジ

電子ビーム式スクリーンフィルター

エネルギー密度の高い電子ビームは材料に対する熱影響が殆どありません。
複雑な形状の成形品についても、正確なホール径とピッチを実現します。

■用途
●固形分離用スクリーン
●粉砕・造粒用スクリーン
●液体・気体濾過用スクリーン
●装飾・通気・保護用スクリーン



■特徴
●電子ビーム孔開け加工は微細孔を高精度に
   加工することが可能です。
●孔径はφ0.1mm〜φ1.0mmの加工が可能です。
   (アスペクト比1:10)
●孔性状はストレート孔、スロット孔、テーパー孔、
   斜め孔(角度20°まで)の4種類から、
   使用目的によつて選択できます。
●耐久性より材質はSUS304、SUS316Lを
   標準に製作しています。

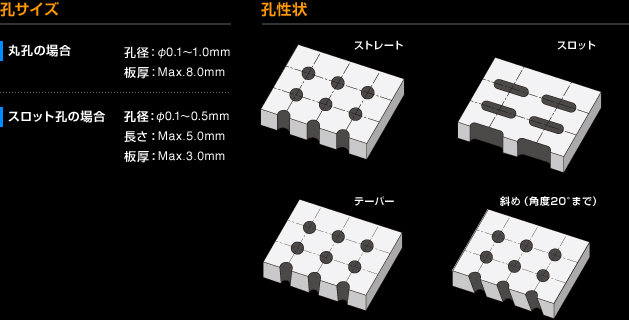

穴サイズ 穴性状
