【HC-7型・HC-11型高濃度クリーナー 差圧と通過流量の関係】

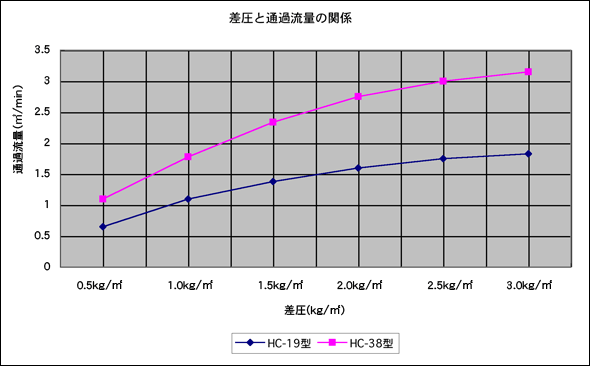

【HC-19型・HC-38型高濃度クリーナー 差圧と通過流量の関係】
【原料通過料と動力原単位の関係】
ＨＣ型高濃度クリーナーは４つの型式から、運転条件（通過流量と処理濃度）により選定させて頂きますが、選定した型式中にも流量範囲、濃度範囲があります。
高濃度クリーナーの出入口圧力計差圧による正確な通過流量を判断できるようにグラフ化し、差圧と通過流量の関係を示しましたので、操業にお役立て下さい。
| 型式 | HC-7型 | HC-11型 | HC-19型 | HC-38型 |
|---|---|---|---|---|
| 通過流量(/min） | 400～600 | 800～1000 | 1300～1800 | 2500～3500 |
| 入口濃度(%) | 3.0～5.0 | 3.0～5.0 | 3.0～5.0 | 3.0～5.0 |
| 入口圧力(kg/cm2) | 2.0～3.5 | 2.0～3.5 | 2.0～3.5 | 2.0～3.5 |
| 出口圧力(kg/cm2) | 0.1～0.5 | 0.1～0.5 | 0.1～0.5 | 0.1～0.5 |
