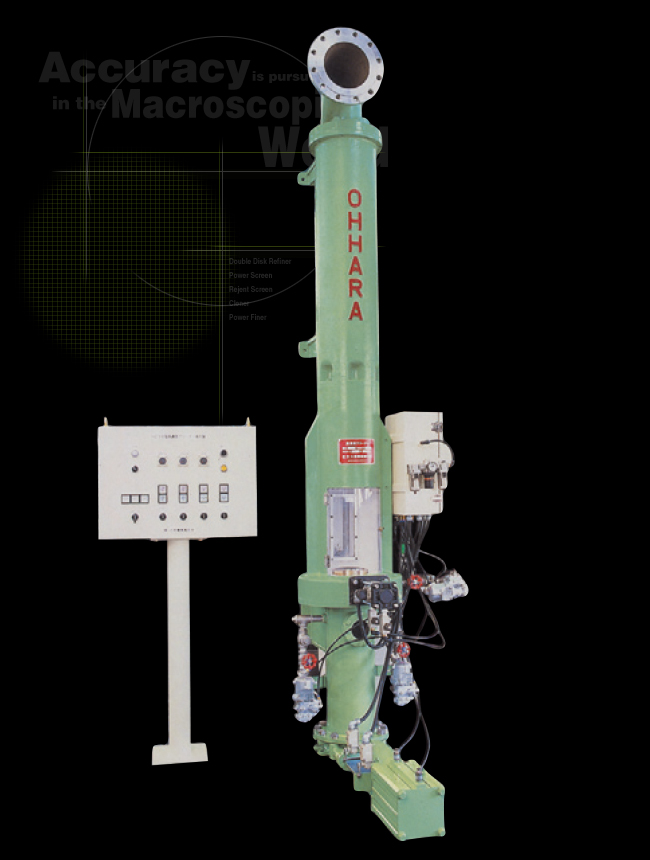

HC Cleaner

• 高濃度クリーナーの原料濃度は、3～5%と高濃度で、原質調成工程の処理濃度と同一です。
• 紙料挿入ポンプ僅かなバランス用清水があれば、連続的に異物の除去ができます。
• 本体接液部は、ステンレス鋳鋼製ですから、耐蝕、耐摩擦性に優れます。
• 原料と希釈水とのバランス部はポリカーボネート樹脂製ですから、内部を目で確かめられ、しかも60～80℃の原料にも使えます。
• テール排出を特殊改造しますと1～1.5%の濃度で微粒砂の除去も可能です。

【構造】

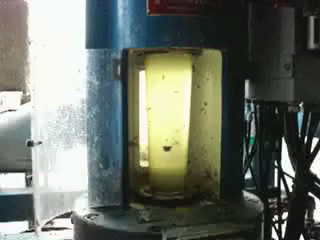

構造は、下図でごらんのように3つの部分に大別されます。上部は、原料出入部分です。中部は、サイクロン流構成筒と上部取付座さらに、本機の特色である＜ガラス・コーン＞が取り付けてあります。このガラス・コーンで、バランス点における異物の除去の状態を、目で実際に確かめられます。下部は、異物溜、調整水入口、上部ゲート、異物排出口蓋、下部取付座などで構成されています。

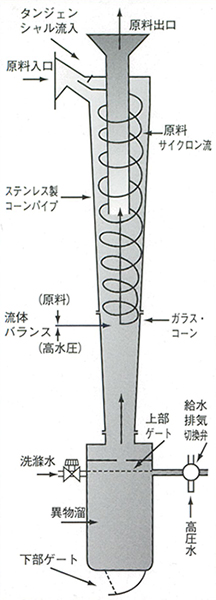

【原理】

1. 入口より2～3kg/cm2で加圧された原料はタンジェンシャルに同筒部に吹き込まれ、サイクロン流となって旋回しながらガラス・コーン部に入ります。
2. ガラス・コーン下部より流入する高水圧は、上昇してガラス・コーンの中間付近で原料と流体バランスを保ちます。
3. バランスの取れたこの範囲では、原料の濃度が低下し、原料と異物の分離が容易になります。
4. 原料は反転して、中心部を上昇し、原料出口より流出します。
5. サイクロン流による遠心力で、原料中に含まれていた異物はガラス・コーン内壁側に集められ、バランス点で異物は原料と分離します。そして下降し異物溜へ落ち込みます。

【取出方法】

1. 切換弁を排気に切りかえると同時に、上部ゲートを開じ、異物排出蓋開閉レバーを開きます。
2. 洗浄水で内部をよく洗浄したら、異物排出蓋開閉レバーを閉じ、洗浄水で異物溜の内部を満水にします。
3. 排気孔より水が出始めたら、洗浄水を止め、上部ゲートを全開にすると同時に切換弁を給水にします。
4. 高圧水の流量を調整し、バランス位置を適正に戻して終了となります。以上の操作は、操業中にも行えます。

【外形寸法図】

【高濃度クリーナー内部構造】
